硅光波导光延时线测量

隽龙科技 2018-07-23 74

平面波导光延时线具有尺寸小、易集成等优势,不但可以通过精确调制波导长度控制延时时间,而且还容易制备出超长的波导线,在光通讯系统中有着重要的应用。隽龙科技利用超高精度分布式光纤传感仪OCI-1500对平面波导光延时线进行测量。

石英波导光路图
图1 石英波导光路图

图1为在石英衬底上集成的平面光波导,接入OCI-1500进行测量,空间分辨率为10μm。


(a)

(b)

图2测量结果

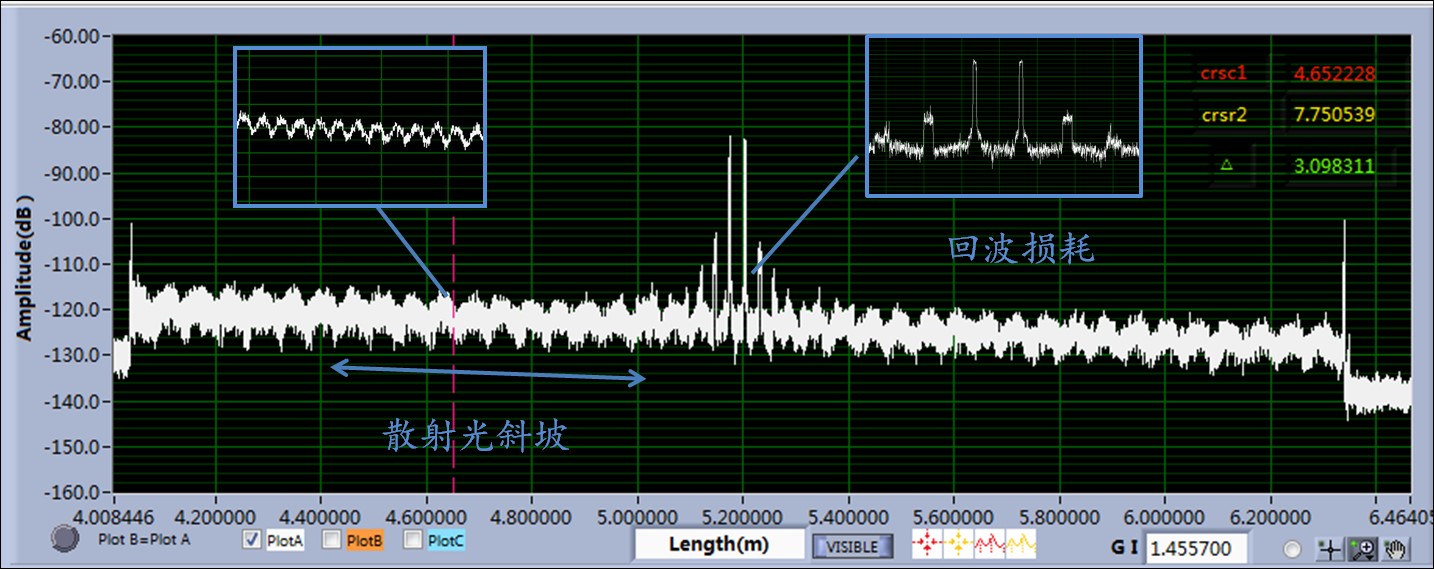

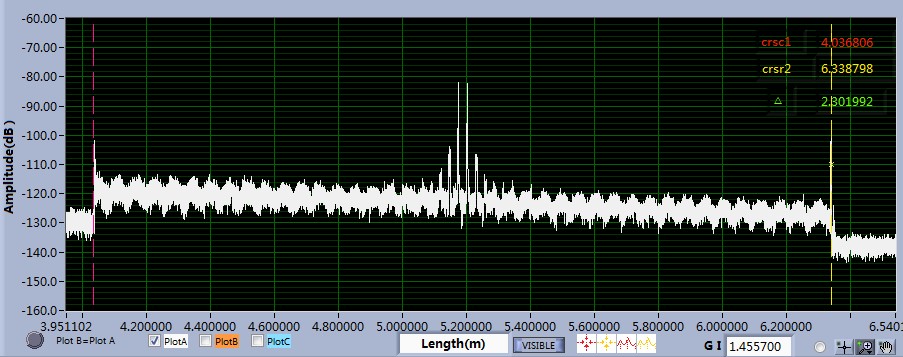

图2(a)和(b)两个波导光延时线长度分别为2.30199m和3.09831m。延时线上散射光形成一段斜坡并呈现出规律的半圆形。斜坡下降的幅值代表整个波导产生的插入损耗,(b)图约为3.3dB/m。半圆形是由螺旋型光路导致的,出现的突起损耗点为弯曲导致的回波损耗,是光路中心较大的弯曲造成的。

OCI1500可以用来测量波导长度、损耗等,且其测量结果有效地反映了波导的特殊结构,用于硅光波导测量十分方便、快捷。
